三螺桿泵主要是由固定在泵體中的襯套(泵缸)以及安插在泵缸 中的主動螺桿和與其嚙合的兩根從動螺桿所組成。三根互相 嚙合的螺桿，在泵缸內按每個導程形成為一個密封腔，造成 吸排口之間的密封。
泵工作時，由于兩從動螺桿與主動螺桿左右對稱嚙合， 故作用在主動螺桿上的徑向力完全平衡，主動螺桿不承受彎 曲負荷。從動螺桿所受徑向力沿其整個長度都由泵缸襯套來支承，因此，不需要在外端另設 軸承，基本上也不承受彎曲負荷。在運行中，螺桿外圓表面和 泵缸內壁之間形成的一層油膜，可防止金屬之間的直接接觸，使螺桿齒面的磨損大大減少。
三螺桿泵是轉子式窖泵，由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在三螺桿泵的進出口之間形成數級動密封腔室，這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口，并使所輸送液體逐漸升壓，從而形成一個連續，平穩，軸向移動的壓力液體。
工作原理:一般采用機械密封。三螺桿泵通過爪型聯軸器由電動機驅動。從主軸外伸端向泵年，為順時針旋轉。
三螺桿泵(法蘭式)優點：
（1）壓力和流量范圍寬闊。流量范圍0.2～600m3/h工作壓力可達6.3MPa。
（2）運送液體的種類和粘度范圍寬廣；
（3）因為泵內的回轉部件慣性力較低，故可使用很高的轉速；
（4）吸入性能好，具有自吸能力；
（5）流量均勻連續，振動小，噪音低；
（6）與其它回轉泵相比，對進入的氣體和污物不太敏感；
（7）結構堅實，安裝保養容易。
（8）三螺桿泵，自吸。
（9）由于部件通用組合系列化有多種結構，可用于臥式，法蘭式和立式安裝。
（10）根據所輸送介質需要還可提供加熱或冷卻結構。
三螺桿泵(法蘭式)用途及使用范圍：
在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
在供熱設備中用做燃油噴油，燃油供應和輸送泵。
在機械工業中用做液壓，潤滑和遙控馬達泵。
在化學石油化工和食品工業中用做裝載，輸送和供液泵。
三螺桿泵廣泛應用于石油、化纖、冶金、機械、電力、機床、船舶、玻璃、公路等各行各業。
三螺桿泵適用于輸送燃料油、潤滑油、液壓油、原油、瀝青及其它類似油的潤滑性液體。
三螺桿泵在工業領域中作潤滑泵，在液壓系統中作液壓泵，在燃油系統中作輸送及增壓泵；在輸油系統中作輸送及加油泵。
三螺桿泵(法蘭式)流量范圍:1.2-180m3/n
工作壓力:2.5MPa
工作溫度:150℃
介質粘度:3-760mm2/s
三螺桿泵(法蘭式)特點:
1. 用于輸送各種不含固體顆粒,無腐蝕的具有潤滑性的流體.
2. 結構緊湊,工作平穩,噪音低,自吸能力強,使用壽命長.
3. 具有臥式,立式,支架式等多種安裝型式.
4. 根據輸送介質情況,可增加熱,保溫裝置.
三螺桿泵結構
1、螺桿
主桿與從桿、螺桿就相當于螺桿泵的心臟、其主要原理就是相互嚙合的螺桿沿軸向輸送介質（主要材質為40Cr, 38CrMoAl)
2、襯套
螺桿泵的襯套及泵體的長度應至少能覆蓋一個導程的螺桿副、（襯套主要材質為HT200/QT450-10/ZCuSn5Pb5Zn5/ZL109外殼為HT200/QT450-10）
3、泵體
螺桿泵的襯套及泵體的長度應至少能覆蓋一個導程的螺桿副、（材質為HT200/QT450-10）
4、機封座
鑄件直接加工（材質為HT200/QT450-10）
5、密封壓蓋
密封壓蓋一般為車床加工產品、是連接密封件的重要部件、其精度要求非常高。
6、前端蓋
鑄件直接加工（材質為HT200/QT450-10）
7、后端蓋
鑄件直接加工（材質為HT200/QT450-10）
8、安全閥
安全閥是起到保護泵及電機不被損壞的一套裝置、由于泵出廠前就設定了使用的壓力、故在超過此壓力時、就會自動開啟泄壓、起到了一定保護的作用。
9、易損件為機械密封、軸承

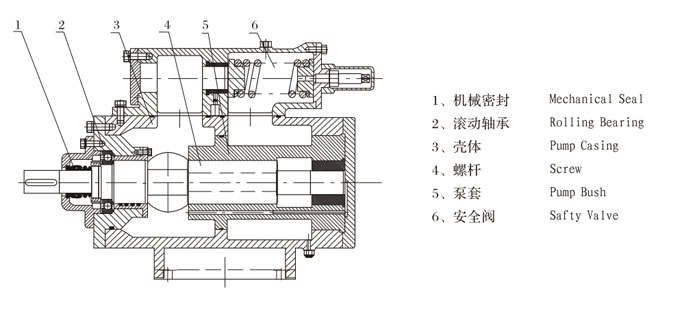

三螺桿泵結構圖

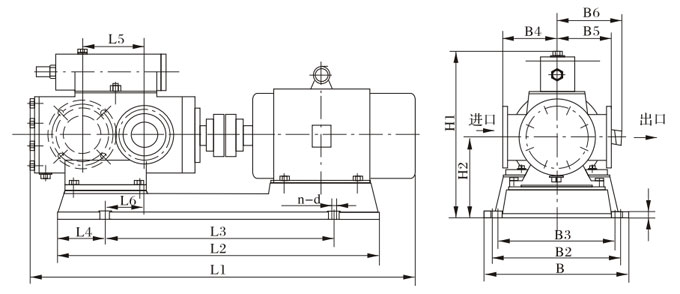

3G45×4-100×2外形及安裝尺寸
| 泵型號 | 機座號 | L1 | L2 | L3 | L4 | L5 | L6 | B1 | B2 | B3 | B4 | B5 | B6 | H1 | H2 | H3 | n-d |
| 45×4 | Y100L
Y132S
Y132M
Y160M | 890
985
1025
1119 | 740
809
838
932 | 472
518
538
610 | 145
145
145
160 | 209
209
209
209 | 85
85
85
73.5 | 325
380
380
429 | 285
340
340
389 | 285
340
340
340 | 130
130
130
130 | 140
140
140
140 | 180
210
210
265 | 350
400
400
470 | 205
217
217
245 | 25
25
25
25 | 4-φ18
4-φ18
4-φ18
4-φ18 |
| 60×4 | Y160M
Y160L
Y200L | 1297
1342
1475 | 1017
1061
1157.5 | 700
700
757.5 | 178
178
183 | 285
285
285 | 100
100
100 | 460
460
525 | 410
410
475 | 370
370
370 | 170
170
170 | 175
175
175 | 265
265
310 | 585
585
585 | 270
270
310 | 30
30
30 | 4-φ23
4-φ23
4-φ23 |
| 70×2 | Y132M
Y160M | 1199
1289 | 930
1012 | 587
652 | 159
160 | 165
165 | 71
71 | 420
465 | 380
425 | 380
380 | 170
170 | 170
170 | 210
265 | 458
500 | 275
275 | 30
30 | 4-φ23
4-φ23 |
| 70×4 | Y180M
Y200L | 1404
1509 | 1199
1277 | 780.5
795 | 230.5
230.5 | 305
305 | 145
145 | 495
540 | 455
500 | 380
380 | 170
170 | 170
170 | 285
310 | 540
585 | 290
310 | 30
35 | 4-φ23
4-φ23 |
| 80×2 | Y160M
Y180M | 1244
1308 | 1043
1092 | 663
707 | 165
165 | 204
204 | 110
110 | 470
480 | 430
440 | 430
440 | 190
190 | 190
190 | 265
285 | 505
540 | 280
290 | 30
30 | 4-φ23
4-φ23 |
| 80×4 | Y200L
Y225M | 1570
1640 | 1241
1297 | 826
875 | 204
204 | 360
360 | 145
145 | 525
580 | 475
530 | 410
410 | 190
190 | 190
190 | 315
345 | 585
640 | 310
335 | 30
30 | 4-φ23
4-φ23 |
| 100×2 | Y180L
Y225S | 1513
1623 | 1265
1336 | 821
865 | 195
195 | 254
254 | 140
140 | 520
595 | 460
535 | 460
460 | 220
220 | 220
220 | 285
345 | 580
640 | 330
335 | 30
30 | 4-φ23
4-φ23 |
三螺桿泵性能參數
型號 | 排出壓力
P MPa | 流量 Q | 轉速n
r/min | 必需汽蝕余量 rm | 效率η % | 電動機 |
m3/h | L/min | 功率kw | 型號 |
25×4-46 | 1.0 | 0.8 | 13 | 1450 | 4 | 62 | 0.75 | Y802-4 |
2.5 | 0.6 | 10 | 60.6 | 1.5 | Y90L-4 |
1.0 | 2.0 | 33 | 2900 | 4.5 | 59.4 | 1.5 | Y90S-2 |
2.5 | 1.6 | 26 | 69 | 3 | Y100L-2 |
30×4-46 | 1.0 | 1.6 | 26 | 1450 | 4.5 | 63.5 | 1.1 | Y90S-4 |
2.5 | 1.2 | 20 | 61 | 2.2 | Y100L1-4 |
1.0 | 3.6 | 60 | 2900 | 5 | 60 | 2.2 | Y90L-2 |
2.5 | 3.2 | 53 | 69 | 4 | Y112M-2 |
36×4-46 | 1.0 | 2.8 | 46 | 1450 | 4.5 | 66 | 2.2 | Y100L1-4 |
2.5 | 2.4 | 40 | 66.5 | 4 | Y112M-4 |
1.0 | 6.5 | 108 | 2900 | 5 | 60.5 | 4 | Y112M-2 |
2.5 | 6 | 100 | 72 | 7.5 | Y132S2-2 |
42×4-46 | 1.0 | 4.8 | 80 | 1450 | 5 | 62 | 4 | Y112M-4 |
2.5 | 4.2 | 70 | 73 | 5.5 | Y132S1-4 |
1.0 | 10.5 | 175 | 2900 | 5.5 | 61 | 5.5 | Y132S1-2 |
2.5 | 10 | 166 | 72 | 15 | Y160M2-2 |
45×4-46 | 1.0 | 6.3 | 106 | 1450 | 5 | 70 | 3 | Y100L2-4 |
2.5 | 5.9 | 99 | 74 | 7.5 | Y132M-4 |
1.0 | 13.5 | 225 | 2900 | 5.5 | 60 | 7.5 | Y132S2-2 |
2.5 | 13 | 217 | 75 | 15 | Y160M2-2 |
60×4-46 | 1.0 | 15.5 | 255 | 1450 | 5 | 71.3 | 11 | Y160M-4 |
2.5 | 14.5 | 245 | 74 | 15 | Y160L-4 |
1.0 | 32 | 533 | 2900 | 5.5 | 63 | 18.5 | Y160L-2 |
2.5 | 31.5 | 525 | 77 | 37 | Y200L2-2 |
70×2-46 | 0.6 | 24 | 400 | 1450 | 5 | 71 | 7.5 | Y132M-4 |
1.0 | 23.5 | 390 | 75 | 11 | Y160M-4 |
1.6 | 22.5 | 370 | 76 | 15 | Y160L-4 |
70×4-46 | 1.0 | 24.5 | 408 | 1450 | 5 | 72.5 | 18.5 | Y180M-4 |
2.5 | 23.5 | 392 | 79 | 30 | Y200L-4 |
80×2-46 | 0.6 | 36.5 | 608 | 1450 | 5 | 72 | 11 | Y160M-4 |
1.0 | 35 | 594 | 75.5 | 18.5 | Y180M-4 |
1.6 | 34.5 | 575 | 76.5 | 22 | Y180L-4 |
80×4-46 | 1.0 | 37 | 617 | 1450 | 5.5 | 72 | 30 | Y200L-4 |
2.5 | 35 | 590 | 78.1 | 45 | Y225M-4 |
100×2-46 | 0.6 | 72.5 | 1208 | 1450 | 5 | 73 | 22 | Y180L-4 |
1.0 | 71 | 1183 | 77 | 37 | Y225S-4 |
1.6 | 60.5 | 1158 | 79 | 45 | Y225M-4 |
100×4-46 | 1.0 | 72.5 | 1208 | 1450 | 5.5 | 73 | 55 | Y250M-4 |
2.5 | 70 | 1165 | 78.5 | 75 | Y280S-4 |
S100×3-27 | 0.6 | 72 | 1196 | 1450 | 6 | 62 | 22 | Y180L-4 |
1.6 | 70 | 1160 | 72 | 55 | Y250M-4 |
2.5 | 69 | 1145 | 74 | 75 | Y280S-4 |
S120×3-27 | 0.8 | 123 | 2055 | 1450 | 6 | 74.5 | 55 | Y250M-4 |
1.5 | 120 | 2010 | 76 | 90 | Y280M-4 |
2.5 | 115 | 1920 | 78.5 | 132 | Y315M-4 |
