2CY齒輪泵用途
2CY齒輪泵適用于輸送不含固體顆粒和纖維,無腐蝕性,溫度不高于200℃,粘度為5×10-6～1.5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其他液體以及用于液壓轉動系統.
2CY齒輪泵工作原理
2CY齒輪油泵系容積式泵,主,被動齒輪與泵體,左右泵蓋組成進油,出油二個封閉空間,當齒輪轉動時,進油腔的容積,由于嚙合齒不斷脫開,而由小變大.形成真空,將液體吸入,有齒谷帶往油腔,而出油腔容積,由于嚙合齒的不斷進入嚙合而大變小,油液受壓縮而被排出,從而達到輸送油料的目的.
2CY齒輪泵應用范圍
在輸油系統中可用作傳輸,增壓泵;
在燃油系統中可用作輸送,加壓,噴射的燃油泵;
在液壓傳動系統中可用作提供液壓動力的液壓泵;
在一切工業領域中,均可作潤滑油泵用;
2CY齒輪油泵結構特點
本系列齒輪泵主要有齒輪,軸,泵體,泵蓋,軸承套,軸端密封等組成.齒輪經氮化處理有較高的硬度和耐磨性.與軸一同安裝在可更換的軸套內運轉.泵內全部零件的潤滑均在泵工作時利用輸送介質而自動達到.
泵內四個軸承套在泵內浮動安裝,隨工作壓力大小自動調整端面間隙,因此泵的壓力穩定,輸出流量脈動小,溶積效率高.
從主軸外伸端向泵看,為順時針旋轉.
2CY齒輪泵使用與安裝
1、機組應安裝在水平水泥基礎上，用地腳螺栓固定。
2、右聯軸器應同軸，安裝完成后，轉動聯軸器確認運轉順暢無負壓力現象后，方可進入運行。
3、泵不適合輸送不潔油液，故在進口管端應設濾油器。
4、泵無安全閥，建議在排油管路中，設安全閥，以確保系統安全運行。
5、泵的安裝高度，不超過允許吸上高度。
6、泵的轉向規定：從泵端向電機看，旋轉方向?yàn)槟鏁r(shí)針。
2CY齒輪泵工作注意事項
開機前應將吸,排油管路上的閥門全部打開,運轉一下聯軸器,看有無卡死,無異?，F(xiàn)象才能認可安裝合格.

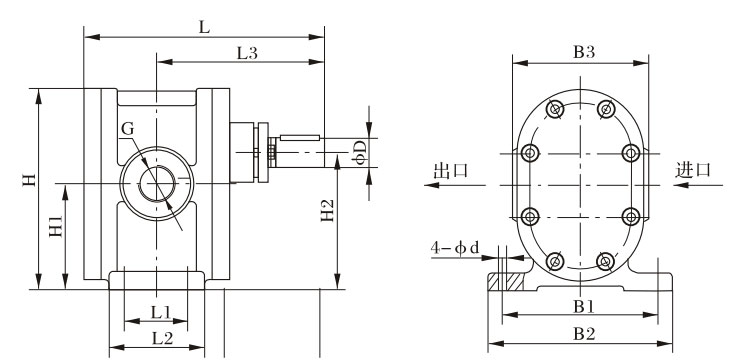

2CY型泵外型、安裝尺寸
|
型號
|
L |
L1 |
L2 |
L3 |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
G |
φD |
4-φd |
| 2CY-1.08/2.5 |
193.5 |
45 |
75 |
138.5 |
114 |
138 |
95 |
132 |
67.5 |
87 |
G3/4" |
18 |
10 |
| 2CY-2.1/2.5 |
198.5 |
48 |
78 |
142.5 |
124 |
154 |
110 |
164.5 |
86 |
112 |
G1" |
18 |
10 |
| 2CY-3/2.5 |
198.5 |
48 |
78 |
142.5 |
124 |
154 |
110 |
164.5 |
86 |
112 |
G1" |
18 |
10 |
| 2CY-4.2/2.5 |
220 |
58 |
88 |
155 |
160 |
190 |
140 |
205 |
107.5 |
140 |
G11/4" |
28 |
12 |
| 2CY-7.5/2.5 |
239 |
65 |
98 |
164.5 |
160 |
190 |
140 |
205 |
107.5 |
140 |
G11/2" |
28 |
12 |
| 2CY-12/2.5 |
360 |
106 |
136 |
257 |
190 |
220 |
210 |
256 |
136 |
178 |
G2" |
32 |
14 |

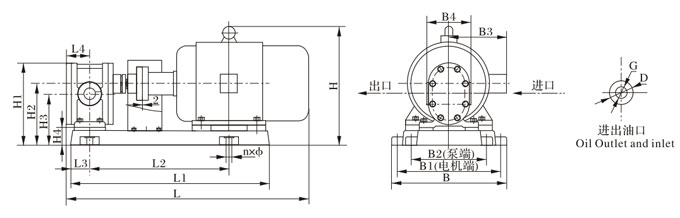

2CY-1.08～2CY-12/12.5整機外型、安裝尺寸重量
| 型號 |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
G |
D |
n×φ |
重量
Weight(kg)
|
| 2CY-1.08/2.5 |
582 |
486 |
339 |
47.5 |
55 |
290 |
190 |
145 |
125.5 |
58 |
293 |
257 |
190 |
180 |
95 |
G3/4" |
φ36 |
4×φ18 |
56 |
| 2CY-2.1/2.5 |
586 |
493 |
344 |
49 |
56 |
302 |
210 |
157 |
131 |
45 |
293 |
257 |
206 |
180 |
110 |
G1" |
φ50 |
4×φ18 |
63.5 |
| 2CY-3/2.5 |
605 |
499 |
349 |
49 |
56 |
310 |
210 |
157 |
131 |
45 |
333 |
297 |
206 |
190 |
110 |
G1" |
φ50 |
4×φ18 |
77.5 |
| 2CY-4.2/2.5 |
720 |
585 |
420 |
54 |
65 |
373 |
255 |
190 |
157.5 |
50 |
368 |
332 |
242 |
210 |
140 |
G11/4" |
φ70 |
4×φ18 |
121 |
| 2CY-7.5/2.5 |
780 |
637 |
448 |
60 |
75 |
378 |
260 |
195 |
162.5 |
55 |
368 |
332 |
242 |
210 |
140 |
G11/2" |
φ70 |
4×φ18 |
136 |
| 2CY-12/2.5 |
1020 |
862 |
616 |
78 |
103 |
468 |
321 |
243 |
201 |
65 |
416 |
380 |
272 |
255 |
210 |
G2" |
φ95 |
4×φ18 |
173 |
2CY型齒輪泵性能參數
|
型號
|
流量
Q
|
轉速
n
r/min
|
排出壓力
p
Mpa
|
必需汽
蝕余量
)r
m
|
效率
η
%
|
電動機
|
|
m3/h
|
L/min
|
|
型號
|
|
2CY-1.08/2.5
|
1.08
|
18
|
1420
|
2.5
|
9.5
|
58
|
2.2
|
Y100L1-4
|
|
2CY-2.1/2.5
|
2.1
|
35
|
1420
|
2.5
|
9.5
|
58
|
3
|
Y100L2-4
|
|
2CY-3/2.5
|
3
|
50
|
1440
|
2.5
|
9.5
|
59
|
4
|
Y112M-4
|
|
2CY-4.2/2.5
|
4.2
|
70
|
1440
|
2.5
|
9.5
|
59
|
5.5
|
Y132S-4
|
|
2CY-7.5/2.5
|
7.5
|
125
|
1440
|
2.5
|
9.5
|
63
|
7.5
|
Y132M-4
|
|
2CY-12/2.5
|
12
|
200
|
1460
|
2.5
|
9.5
|
63
|
15
|
Y160L-4
|
