KCB不銹鋼齒輪泵用途

KCB不銹鋼齒輪泵主要用于各種機械設備中的潤滑系統中輸送潤滑油,適用于輸送粘度為5×10-6～1.5×10-3m2/s (5-1500cSt),溫度在300℃以下的具有潤滑性的油料.不銹鋼齒輪泵,可輸送無潤滑性的油料,飲料,低腐蝕性的液體.配用銅齒輪可輸送低內點液體,如汽油,苯等.本系列不銹鋼泵除配置普通電機外,還可根據用戶需要配置同規格的防爆電機.材質:304.316.316L不銹鋼.

KCB不銹鋼齒輪泵適用范圍
在輸油系統中可用作傳輸,增壓泵;
在燃油系統中可用作輸送,加壓,噴射的燃油泵;
在衛生條件要求較高的場合,如醫藥,食品等行業;在有弱腐蝕性的場合,如精細化工,化妝品,印染,釀造行業.
在一切工業領域中,均可作潤滑油泵用.

KCB不銹鋼齒輪泵結構特點
KCB不銹鋼齒輪泵主要有齒輪,軸,泵體,安全閥,軸端密封所組成.齒輪經熱處理有較高的硬度和強度,與軸一同安裝在可更換的軸套內運轉.泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到.
KCB不銹鋼齒輪泵內有設計合理的泄油和回油槽,是齒輪在工作中承受的扭矩力小,因此軸承負荷小,磨損小,泵效率高.
KCB不銹鋼齒輪泵設有安全閥作為超載保護,安全閥的全回流壓力為泵額定排除壓力的1.5倍,也可在允許排出壓力范圍內根據實際需要另外調整.但注意本安全閥不能作減壓閥的長期工作,需要時可在管路上另行安裝.
從主軸外伸端向泵看,為順時針旋轉.
大流量齒輪油泵,齒輪泵,缷油泵,輸油泵,原油泵,船用齒輪泵等.
流量:1.1m3/h-600m3/h壓力:0.28MPa--2.5MP.
KCB不銹鋼齒輪泵主要用于油田,油庫,港口,碼頭,船舶等大流量輸油,卸油!

KCB不銹鋼齒輪泵的使用注意事項：
(1)安裝完畢后，用手轉動聯軸器檢查有無碰擦現象。
(2)為防止雜物進人泵內，泵進口處設過濾器，過濾面積大于管路截面積的3一4倍。
(3)嚴禁空運轉。
(4)揚程高的泵在出口管路上應裝止回閥，以防突然停機的水錘破壞。
(5)開泵程序:開車前打開進口閥門，將泵內灌滿須輸送的液體;關閉出口閥;點動電揚機，檢查泵的轉向是否正確;泵啟動后，出口閥應緩慢開啟，KCB不銹鋼齒輪泵達到正常運行狀態后，再將出口閥調到所需開度。試運轉5--10min，如無異常，可投入運行。
停車程序:關閉出口閥門;切斷電源;關閉進口，長期停機不用時，清洗泵內流道并切斷電源。 KCB不銹鋼齒輪泵齒輪采用漸開線斜齒輪結構，采用耐腐蝕氟膠骨架油封和聚四氟高溫填料密封組合裝配，密封效果好，耐溫高。特殊工況條件可以采用不銹鋼耐腐蝕機械密封。
KCB不銹鋼齒輪泵型泵在泵體中裝有一對回轉齒輪，依靠?jī)升X輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。
KCB不銹鋼齒輪油泵運轉時主動齒輪帶動被動齒輪旋轉，當齒輪脫開嚙合時在吸入側就形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側，齒輪進入嚙合時液體被擠出而排出泵外。


KCB不銹鋼齒輪泵性能參數表

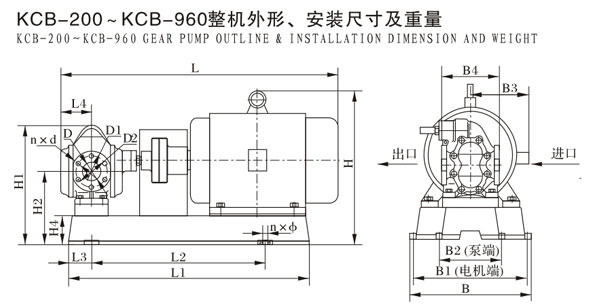

KCB-200--KCB-960整機外形，安裝尺寸及重量

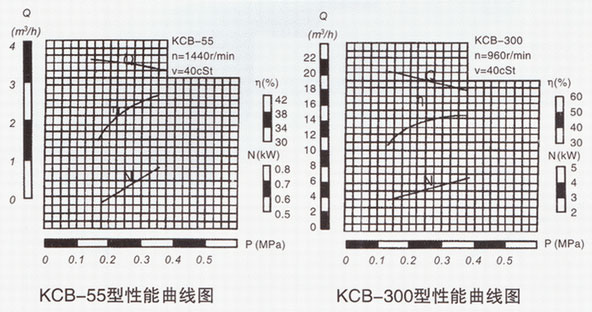

KCB系列齒輪泵性能曲線圖

各型齒輪泵性能參數中給出的排出壓力是給出的大工作壓力值，在此范圍內泵均能正常工作，其工作范圍見下圖。


KCB系列齒輪泵工作范圍圖
