YCB不銹鋼圓弧齒輪泵適用于輸送不含固體顆粒和纖維,無腐蝕性,溫度不高于200℃,粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體;如用于石油,化工,冶金,礦山,電站等行業油類介質的轉輸,增壓,燃油噴射等以及大型機械設備中稀油循環中,在各類機械設備中均可做潤滑泵使用.在輸油系統中可用作傳輸,增壓泵;在燃油系統中可用作輸送,加壓,噴射的燃油泵;在一切工業領域中,均可作潤滑油泵用,YCB系列不銹鋼齒輪泵適用于輸送不含固體顆粒和纖維,有腐蝕性;同時YCB系列齒輪泵可以采用銅齒輪配合機械密封裝配使用,主要用于有揮發性易燃,易爆場合輸送汽油,柴油,甲苯等類似的易燃介質.圓弧齒輪泵采用雙圓弧加正弦曲線復合成齒形,淘汰漸開線齒輪輸送泵.圓弧齒輪泵齒輪在兩嚙合齒廓間為一點連續接觸,不會產生困油現象,解決了漸開線齒輪泵(KCB系列屬于漸開線齒輪泵)因困油現象導致泵的振動,噪聲,軸承負載增大等現象.因此圓弧齒輪泵效率高,噪聲低,并具有良好的節能效果.
YCB不銹鋼圓弧齒輪泵主要有齒輪,軸,泵體,泵蓋,軸承套,軸端密封等組成.齒輪采用雙圓弧正弦曲線齒形制造.它與漸開線齒輪相比突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動,所以齒面無磨損,運轉平穩,無因液現象,噪音低,壽命長,效率高.該泵擺脫了傳統設計的束縛,使得圓弧齒輪泵在設計,生產和使用上進入了一個新的領域.
YCB不銹鋼圓弧齒輪泵設有安全閥作為超載保護,安全閥全回流壓力為泵額定排出壓力的1.5倍.也可在允許排出壓力范圍內根據實際需要另行調整.但注意本安全閥不能作減壓閥長期工作,需要時可在管路上另行安裝.
泵軸端密封設計為兩種形式,一種為機械密封,一種是填料密封,可根據具體使用情況和用戶要求確定.從主軸外伸端向泵看,為順時針旋轉.

YCB不銹鋼圓弧齒輪泵使用時應注意的事項
（1）拆卸和組裝、按產品總裝配圖進行。
（2）進出管路不應急劇彎轉、以防堵塞。
（3）掌握運轉周期更換軸承、以防事故。
（4）停泵時應用清水沖洗放凈、以防冬季凍裂。
（5）應調整在該泵的技術范圍內使用、以達經濟耐用。
（6）為防止頂壞軸承架、在按裝電動機時、要預先測量泵聯軸。

YCB不銹鋼圓弧齒輪泵裝配前準備工作
裝配前將將全部零件洗凈擦干，所有油道要保障清潔通暢，用適當方法去除零件上的毛刺，消除劃傷，磕碰等造成的損傷。
裝配程序
1、將嚙合良好的主、從動齒輪兩軸裝入左側（非輸出軸側）端蓋的軸承中，裝上泵體，裝復時應按拆卸時所作記號對應裝入，切不可裝反。
2、裝配密封件，其位置要正確，松緊合適。
3、對準定位銷釘與定位孔后，裝右側端蓋，旋緊螺栓，應一邊轉動主動軸一邊擰緊，并對稱擰緊，以保障端面間隙均勻一致。
注意：泵蓋緊固螺栓應交替均勻擰緊，內六角螺栓頭部不得凸出泵蓋外端表面。
4、裝復聯軸器，將電動機裝好，對好聯軸器，調整同軸度，保障轉動靈活。

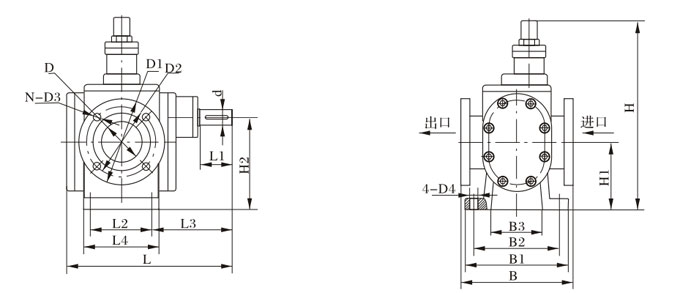

YCB不銹鋼圓弧齒輪泵性能參數表

型號	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	D	D1	D2	N-D3	4-D4	d
YCB0.6	180	30	45	107.5	66	125	91	70	35	187	80	92	φ25	φ100	φ75	4-M10	4-φ9	φ12
YCB1.6	208	32	55	118.5	80	150	115	90	50	208	79.7	95	φ32	φ120	φ90	4-φ14	4-φ11	φ14
YCB3.3	247.6	35	70	132.85	98	180	148	120	75	258	87.6	110	φ40	φ130	φ100	4-φ14	4-φ13	φ18
YCB4	260.6	35	80	134.8	108	180	148	120	75	263	92.6	115	φ50	φ140	φ110	4-φ14	4-φ13	φ18
YCB8	313	45	100	158.5	138	220	178	140	90	361	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB10	330	45	100	168.5	138	220	178	140	90	360	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB20	400	55	135	201	182	260	226	180	118	436.5	130.8	170	φ80	φ190	φ150	4-φ18	4-φ18	φ32
YCB25	430	55	135	216	182	260	226	180	118	436.5	130.8	170	φ100	φ210	φ170	4-φ18	4-φ18	φ32
YCB30	459	60	150	236	200	275	231	190	126	461	141	185	φ100	φ210	φ170	4-φ18	4-φ18	φ35
YCB40	500	70	175	251.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40
YCB50	493	70	175	246.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40

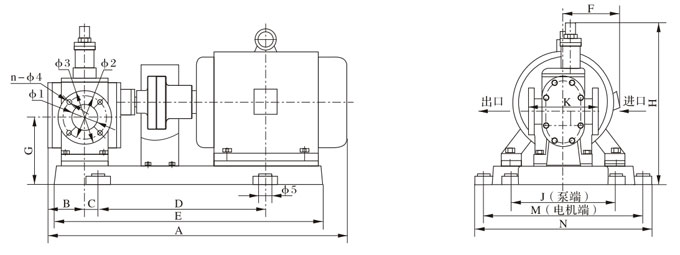

YCB不銹鋼圓弧齒輪泵整機外型、安裝尺寸

型號 Model	流量 m3/h	A	B	C	D	E	F	G	H	J	K	M	N	φ1	φ2	φ3	n×φ4
YCB0.6-0.6	0.6	506	50	22.5	280	421	155	115	232	136	125	222	252	φ25	φ75	φ100	4×M10
YCB1.0-0.6	1.0	486.5			264	405	150		217			207	237
YCB1.6-0.6	1.6	547	63	27.5	303	455	155		243	156	150	222	252	φ32	φ90	φ120	4×φ14
YCB2.5-0.6	2.5
YCB3.3-0.6	3.3	644	76	35	344.5	544.5	180	127.6	298	198	180	266	298	φ 40	φ100	φ130
YCB5.0-0.6	5.0
YCB4.0-0.6	4.0	667.5	82	40	346	557						256	288	φ50	φ110	φ140
YCB6.0-0.6	6.0
YCB8.0-0.6	8.0	795	101	50	382	644	210	140	396	218	220	332	364	φ65	φ130	φ160
YCB12-0.6	12
YCB10-0.6	10	849	111		430	690
YCB15-0.6	15	808			392	652
YCB20-0.6	20	1009	131.5	29.5	566	845	255	165.8	471.5	270	260	380	416	φ80	φ150	φ190	4×φ18
YCB25-0.6	25	1100	146.5		603	904						385	421	φ100	φ170	φ210
YCB30-0.6	30	1125	147	35	646	954		196	517	295	275	400	436
YCB40-0.6	40	1214	161	42.5	673	1023	285	212	562	315	300	425	461	φ125	φ200	φ240	8×φ18
YCB50-0.6	50	1300	159	52.5	680	1080	310	237	590	240	300	476	536	φ125	φ200	φ240	8×φ18
