I-1B型濃漿泵概述
I-1B型濃漿泵是一種單螺桿式輸運泵,本系列濃漿泵接觸物的零件均選用不銹鋼,螺桿襯套用中硬度橡膠制作.適用于化工、食品、釀造、制藥等行業中輸送介質含有一定濃度、粘度固體顆粒的液體或漿料.
口徑:25-150mm,流量:2.39-35m3/h,揚程:50-120m,吸程:2-3m,溫度:0℃— 120℃, 材質:軸不銹鋼、整體不銹鋼,整體碳鋼.如有特殊要求可以定加工.
I-1B型濃漿泵特點原理及應用范圍
I-1B型濃漿泵是單螺旋桿式容積泵,該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動,使?jié)鉂{液沿螺旋槽由吸入口推移到排出口,實現泵的輸送功能.
1,I-1B型濃漿泵可輸送高濃度高粘度及含有顆粒的懸浮漿液;
2,輸送液流穩定,無過流,脈動及攪拌,剪切漿液現象;
3,排出壓力與轉速成正比,通過變速機或調速電機可實現流量調節;
5,自吸能力強,不用裝底閥可直接抽吸液體;
6,泵可逆轉,液體流向由泵的旋轉方向來改變,適用于管道需反正向沖洗的場合;
7,運轉平穩,振動,噪聲小;
8,I-1B型濃漿泵結構簡單,拆裝維修方便;
I-1B型濃漿泵廣泛應用于食品加工,釀造,造紙,制藥,化工,建筑,礦山,油田,環保等各種行業.

I-1B型濃漿泵結構型式與材質
I-1BB型:殼體鑄鐵,傳動件(主軸,螺桿軸和繞軸)為2Cr13不銹鋼制造,適用于一般中性濃漿液的輸送,一般微酸,堿漿液的輸送.
I-1BF型;傳動件和接觸漿液的部件均由不銹鋼制造,適用于食品,制藥及耐腐蝕性漿液的輸送.
橡膠襯套有一般耐磨橡膠,食用橡膠和耐油橡膠供用戶選擇.
傳動方式有電機與泵軸直接聯接,電機經減速器與泵直接聯接,調速電機經減速器與泵聯接.
陪用電動機有一般封閉式,防爆式和電磁調速或無級變速式供用戶選擇.

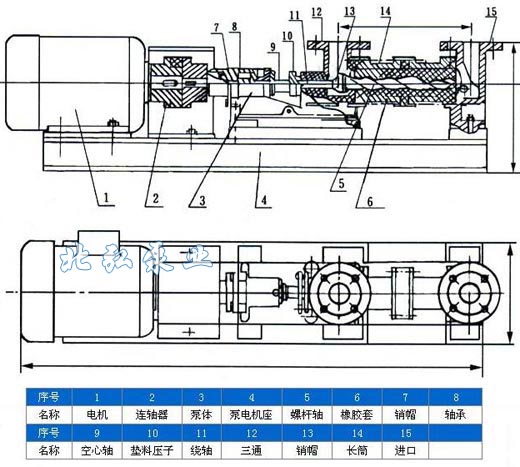

1-1B型濃漿泵結構圖

1-1B型濃漿泵 性能參數

1-1B型濃漿泵減速時的性能參數
