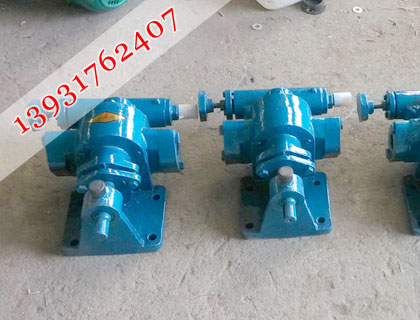

CLB系列瀝青泵主要由泵體、機座、主動齒輪、從動齒輪和安全閥體等組成。主動齒輪、從動齒輪采用優良的原料經熱處理有較高的硬度和強度，泵內有設計合理的泄油和回油槽，減少齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。
CLB瀝青齒輪泵主動軸由一個附加的含油軸套支承，通過油杯補充HG-24號飽和汽缸油潤滑。
車載瀝青泵的兩側裝有帶圓錐管螺紋的連接頭以便連接進口管道位，該圓錐銷制有內螺紋以便于拆卸。其密封紙墊還用以調整齒輪的軸向間隙，該間隙規定為單向在0.05-0.08mm之間。
機座的下部有四個孔供安裝使用
本泵設有安全閥，出廠時已調定工作壓力為1-+0.05Mpa并加以鉛封。
工作時，介質進入吸液腔，通過齒輪的旋轉將介質壓入排液腔并流出。調節手輪可以改變輸出流量，當向右旋轉手輪，安全閥被頂開，泵即失去輸出壓力而停止排液;當向左旋轉手輪，安全閥即恢復作用，介質正常輸出。
主要用于抽吸、輸送和噴布高溫的瀝青(渣油)液體，適用于道路和廣場等建筑工程的瀝青(渣油)噴布作業，也可在常溫下用于抽吸、輸送非高揮發性、低閃點的石油產品，如各種機油、機械油及重油等。
CLB瀝青泵主要技術參數：
型號 | 口徑 | 流量 m3/h | 壓力 Mpa | 真空度 Mpa | 轉速 r/min | 功率 Kw | 外形尺寸 mm | 重量 kg |
CLB-50 | 25 | 3 | 1 | -0.038 | 800 | 1.76 | 305×227×161 | 18 |
CLB-100 | 40 | 6 | 1 | -0.038 | 500 | 3.34 | 346×260×212 | 32 |
