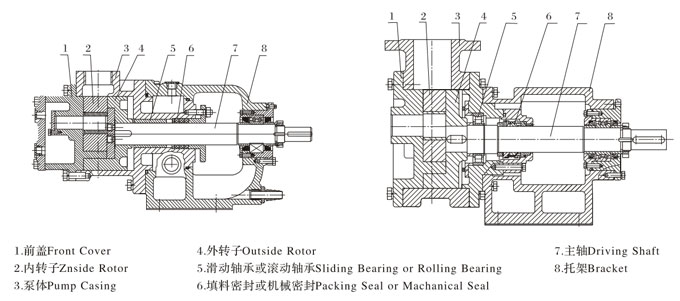

NYP系列內嚙合高粘度泵結構圖

NYP系列內嚙合高粘度泵配減速電機整機安裝尺寸圖

型號	L	L1	L2	L3	L4	H	H1	H2	B	B1	B2	B3	D	D1	Decelerator
															型號	功率KW	轉速r/min
NYP7.0	1028	91	384	590	115	327	253	163	270	225	225	90	G11/2"	φ20	YCJ71	3	583
																	455
NYP52	1361	67	576	790	130	480	355	225	400	308	340	130	G2"	φ22	YCJ112	7.5	228
	1351	67	576	790	130	533	355	225	400	308	340	130	G2"	φ22	YCJ100	7.5	303
																	357
	1436	67	576	790	130	533	355	225	400	308	340	130	G2"	φ22	YCJ100	11	475
NYP111	1500	154	558	890	227	585	495	285	525	385	475	210	φ80	φ22	YCJ112	15	305
																	417
																	479
NYP727	2423	200	950	1259	330	825	935	615	580	520	520	320	φ150	φ28	YCJ315	37	128

NYP7.0（A）泵頭外形尺寸

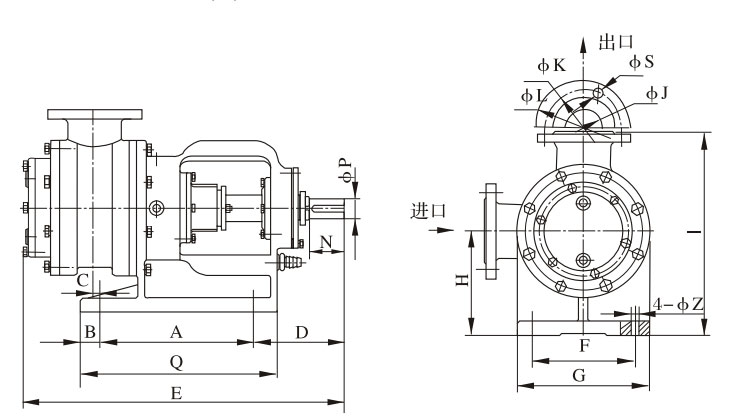

NYP24，NYP80，NYP111（A），NYP727泵頭外形尺寸

NYP系列內嚙合高粘度泵輸送高粘度樹脂,聚氨酯,聚謎,聚乙烯等類似的高粘度物料；特別適用高粘度稠度介質的輸送；泵頭部、泵殼體、密封腔部分均可以帶保溫夾套。根據實際需要選擇需要保溫的位置；夾套與泵體鑄造成一體，保溫效果良好，能夠避免焊接夾套產生的各種問題；需加熱時：通過熱蒸汽、導熱油等各種熱媒通入夾套。
●NYP系列內嚙合高粘度泵的優點：
（1）輸送液體平穩，無脈動，振動小，噪音低。
（2）有很強的自吸性能。
（3）正確選用零件材料，可輸送多種有腐蝕性的介質，使用溫度可達300℃。
（4）內外轉子轉向相同，磨損小，使用壽命長。
（5）泵的轉速與流量呈線性函數關系，可適當改變轉速來改變泵的流量。
（6）特別適合高粘稠度介質的輸送。
●NYP系列內嚙合高粘度泵概述：
    NYP系列內嚙合高粘度泵是根據石油、化工、涂料、油脂、醫藥、染料、食品等行業的需求，研制開發的新型容積式泵，由于該產品可選用不同的材質和其獨特的結構，因此廣泛應用于不同性質，不同粘度的介質輸送。
適用介質溫度：-10℃ —200℃
適用介質粘度：1.0cSt—300,000cSt
●NYP系列內嚙合高粘度泵結構特點：
       （1）工作原理
具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入口和排出口隔開。轉動時在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。
（2）結構
該系列高粘度泵主要由內外轉子、軸、泵體、前蓋、托架、密封、軸承等組成。密封有機械密封和填料密封兩種形式，對于高溫、高粘稠度及腐蝕性較強的介質，選用填料密封（特殊要求，可選用磁力驅動，零泄露結構）。
輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。泵可配安全閥，當泵或管路系統超壓時，安全閥打開，形成內部回流，保障系統安全。
泵裝置由泵、電機和底座組成。傳動方式有橋式和直聯式兩種。

NYP內嚙合高粘度泵性能參數表:
