泊頭市北弘泵業有限公司生產的CYZ－A型自吸式離心油泵是根據國內外有關技術資料經消化,吸收,改進后研制而成的泵類產品,該自吸式離心泵適用于石油行業,陸地油庫,油罐車的理想產品,并適合于作船用貨油泵,艙底泵,消防泵和壓載泵及機器冷卻水循環等,分別輸送汽油,煤油,柴油,航煤等石油產品和海水,清水,介質溫度-20℃～140℃,如輸送化工液體可改用耐腐蝕機械密封.
CYZ-A型自吸式離心油泵產品特點:
該泵屬自吸式離心泵,自吸式離心泵具有結構簡單,操作方便,運行平穩,維護容易,效率高,壽命長,具有較強的自吸能力等優點.管路中不需底閥,工作前只需保障泵體內儲有定量引油即可.用于油輪或輸水船舶上時,可兼作掃艙泵,掃艙效果良好.
該自吸式離心泵是選用優良材料精制而成,密封采用硬質合金機械密封,經久耐用,吐出管路不需要安裝安全閥,吸入管路不需安裝底閥,因此簡化了管路系統,又改善了勞動條件.

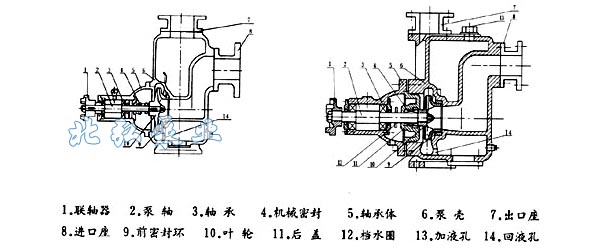

CYZ-A型自吸式離心油泵結構圖:
CYZ-A型自吸式離心油泵的維護要求
在化工裝置中，使用著各種各樣的泵，這些泵作為化工生產中的一個要素，有助于生產過程中液體的流動和化學反應的進行，對提高工廠生產率起著相當重要的作用。自吸式離心泵是使用廣泛的一種化工泵。在日常維護中需要注意一系列的問題。
1、檢查自吸式離心泵管路及結合處有無松動現象。用手轉動自吸式離心泵，試看自吸式離心泵是否靈活。
2、向軸承體內加入軸承潤滑機油，觀察油位應在油標的中心線處，潤滑油應及時更換或補充。
3、擰下自吸式離心泵泵體的引水螺塞，灌注引水（或引漿、。
4、關好出水管路的閘閥和出口壓力表及進口真空表。
5、點動電機，試看電機轉向是否正確。
6、開動電機，當自吸式離心泵正常運轉后，打開出口壓力表和進口真空泵視其顯示出適當壓力后，逐漸打開閘閥，同時檢查電機負荷情況。
7、盡量控制自吸式離心泵的流量和揚程在標牌上注明的范圍內，以保障自吸式離心泵在高效率點運轉，才能獲得節能效果。
8、自吸式離心泵在運行過程中，軸承溫度不能超過環境溫度35C，高溫度不得超過80C 。
9、如發現自吸式離心泵有異常聲音應立即停車檢查原因。
10、自吸式離心泵要停止使用時，先關閉閘閥、壓力表，然后停止電機。
11、自吸式離心泵在工作一月內，經100小時更換潤滑油，以后每個500小時，換油一次。
12、經常調整填料壓蓋，保障填料室內的滴漏情況正常（以成滴漏出為宜、。
13、定期檢查軸套的磨損情況，磨損較大后應及時更換。
14、自吸式離心泵在寒冬季節使用時，停車后，需將泵體下部放水螺塞擰開將介質放凈。防止凍裂。
15、自吸式離心泵長期停用，需將泵全部拆開，擦干水分，將轉動部位及結合處涂以油脂裝好，妥善保管。
CYZ-A自吸式離心泵主要性能參數表
| 型號 | 電機功率 | 轉速（r/min） | 口徑 | 流量(m3/h) | 揚程 | 自吸高度 |
| 25CYZ-A-20 | 1.1 | 2900 | 25 | 3.2 | 20 | 6 |
| 25CYZ-A-20 | 1.5 | 2900 | 25 | 3.2 | 32 | 6 |
| 32CYZ-A-20 | 3 | 2900 | 32 | 3.2 | 50 | 6 |
| 40CYZ-A-20 | 1.5 | 2900 | 40 | 6.3 | 20 | 5 |
| 40CYZ-A-32 | 2.2 | 2900 | 40 | 6.3 | 32 | 5 |
| 40CYZ-A-40 | 4 | 2900 | 40 | 10 | 40 | 5 |
| 40CYZ-A-50 | 4 | 2900 | 40 | 6.3 | 50 | 5 |
| 50CYZ-A-12 | 1.5 | 2900 | 50 | 12.5 | 12 | 5 |
| 50CYZ-A-20 | 2.2 | 2900 | 50 | 15 | 20 | 5 |
| 50CYZ-A-30 | 3 | 2900 | 50 | 12.5 | 30 | 5 |
| 50CYZ-A-35 | 4 | 2900 | 50 | 12.5 | 35 | 5 |
| 50CYZ-A-40 | 4 | 2900 | 50 | 10 | 40 | 5 |
| 50CYZ-A-50 | 5.5 | 2900 | 50 | 12.5 | 50 | 5 |
| 50CYZ-A-60 | 7.5 | 2900 | 50 | 12.5 | 60 | 5 |
| 50CYZ-A-75 | 11 | 2900 | 50 | 15 | 75 | 5 |
| 65CYZ-A-15 | 3 | 2900 | 65 | 30 | 15 | 4 |
| 65CYZ-A-32 | 5.5 | 2900 | 65 | 25 | 32 | 5 |
| 65CYZ-A-50 | 7.5 | 2900 | 65 | 25 | 50 | 5 |
| 65CYZ-A-70 | 15 | 2900 | 65 | 25 | 70 | 5 |
| 80CYZ-A-13 | 3 | 2900 | 80 | 35 | 13 | 3.5 |
| 80CYZ-A-17 | 4 | 2900 | 80 | 43 | 17 | 3.5 |
| 80CYZ-A-22 | 5.5 | 2900 | 80 | 40 | 22 | 3.5 |
| 80CYZ-A-25 | 7.5 | 2900 | 80 | 50 | 25 | 4 |
| 80CYZ-A-32 | 7.5 | 2900 | 80 | 50 | 32 | 4 |
| 80CYZ-A-40 | 11 | 2900 | 80 | 50 | 40 | 4 |
| 80CYZ-A-55 | 18.5 | 2900 | 80 | 60 | 55 | 4.5 |
| 80CYZ-A-70 | 22 | 2900 | 80 | 60 | 70 | 4.5 |
| 100CYZ-A-20 | 7.5 | 2900 | 100 | 80 | 20 | 3.5 |
| 100CYZ-A-25 | 11 | 2900 | 100 | 100 | 25 | 4.5 |
| 100CYZ-A-32 | 15 | 2900 | 100 | 100 | 32 | 4.5 |
| 100CYZ-A-40 | 18.5 | 2900 | 100 | 100 | 40 | 4.5 |
| 100CYZ-A-50 | 22 | 2900 | 100 | 100 | 50 | 4.5 |
| 100CYZ-A-65 | 30 | 2900 | 100 | 100 | 65 | 4.5 |
| 100CYZ-A-75 | 30 | 2900 | 100 | 100 | 75 | 4.5 |
| 150CYZ-A-20 | 18.5 | 1450 | 150 | 180 | 20 | 4.5 |
| 150CYZ-A-30 | 30 | 1450 | 150 | 170 | 30 | 4.5 |
| 150CYZ-A-45 | 37 | 2900 | 150 | 160 | 45 | 4.5 |
| 150CYZ-A-55 | 45 | 2900 | 150 | 160 | 80 | 4.5 |
| 150CYZ-A-65 | 55 | 2900 | 150 | 170 | 65 | 4.5 |
| 150CYZ-A-80 | 55 | 2900 | 150 | 160 | 80 | 4.5 |
| 200CYZ-A-32 | 90 | 1450 | 200 | 400 | 32 | 4.5 |
| 250CYZ-A-50 | 90 | 1450 | 250 | 400 | 50 | 4.5 |
| 300CYZ-A-50 | 110 | 1450 | 300 | 500 | 50 | 4.5 |

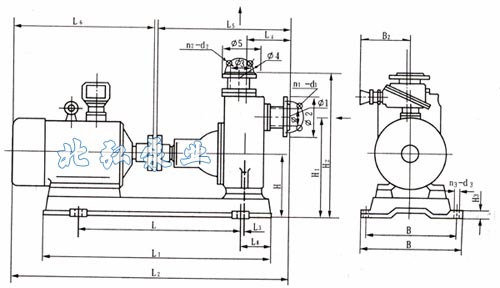

CYZ-A型自吸式離心油泵安裝圖:
CYZ-A型自吸式離心油泵使用說明
(一).起動前的準備及檢查工作:
1.本系列油泵,根據泵的工作運轉狀況,分別采用鈣基黃油和10號機油進行潤滑,如果 采用黃油潤滑的泵應定期向軸承箱內加注黃油,采用機油潤滑的泵,如果油位不足,則加足
之.
2.檢查泵殼內的儲液是否高于葉輪的上邊緣,如若不足,可以從泵殼上的加液口處直接向泵體 內注入儲液,不應在儲液不足的情況下啟動運轉,泵則不能正常工作,且易損壞機械密封.
3.檢查泵的轉動部件是否有卡住磕碰現象.
4.檢查泵體底腳及各聯結處螺母有無松動現象.
5.檢查泵軸與電動機主軸的同軸度或平行度.
6.檢查進口管路是否漏氣,如有漏氣,必須設法排除.
7.打開吸入管路的閥門,稍開（不要全開）出口控制閥.
(二).停泵
1.首先必須關閉吐出管路上的閘閥.
2.使泵停止轉動.
3.在寒冷季節,應將泵體內的儲液和軸承體冷卻室內的水放空,以防凍裂機件.
