CYZ吸式離心泵用途用來輸送汽油,煤油,柴油,航空煤油等石油產品.介質溫度在-20℃～+80℃,是一種優良的船用裝卸油泵.并適用于陸地油庫,油罐車等儲油裝置的油料輸送.也可以用來輸送海水,淡水等.
CYZ自吸式離心泵特點該泵屬自吸式離心泵,具有結構簡單,操作維護方便,運行平穩,排量大,郊率高,便于調節,使用范圍廣等特點.
CYZ自吸式離心泵結構型式采用軸向回液的泵體結構,泵體由吸入室,儲液室,渦旋室,回液孔,氣液分離室等組成.泵的軸承采用單列向心球軸承.在泵的軸承體底部設有冷卻室,泵內部高,低壓區間有密封環.軸端采用機械密封.
CYZ自吸式離心泵的安裝指南

1、在CYZ自吸式離心泵與電動機直聯傳動時，應注意CYZ自吸式離心泵軸與電動機輸出的同軸度；CYZ自吸式離心泵安裝的準確與否對CYZ自吸式離心泵的運行平穩性和使用壽命有較大的影響，因此必須仔細認真的安裝校正。
2、CYZ自吸式離心泵聯軸器必須用螺母堅固好，并鎖緊螺母，謹防螺母松動，否則易引起葉輪竄動，造成機械故障。
3、為使CYZ自吸式離心泵體內能夠保持一定的儲存液，以達到較好的自吸能力和防止機械密封的干磨擦，必須使CYZ自吸式離心泵的進口高于CYZ自吸式離心泵軸的中心線。
4、吸入管路的安裝應注意：
A、吸入口的安裝高度不能超過5米，在條件許可時Hrlxz5，吸入口安裝高度應盡可能地低于水池的儲水平面，并盡量縮短吸入管的長度，少裝彎頭，這樣有利于縮短自吸時間，提高自吸功能。
B、吸入管路中的閥門、法蘭等應嚴防漏氣或滲漏液體，即吸入管路中不允許有漏氣現象存在。
C、應防止CYZ自吸式離心泵體內吸入固體等雜物，為此吸入管路上應設置過濾器。過濾器的有效過水面積應為吸入管截面的2-3倍，過濾器應定期檢查。
D、吸入管路和吐出管路應有自己的支架，CYZ自吸式離心泵體本身不允許承受管路的負荷。
5、CYZ自吸式離心泵在安裝時，應使CYZ自吸式離心泵及管路的靜電接地電阻達到其規定要求。
6、安裝時應嚴格檢查CYZ自吸式離心泵殼及管路中有無石塊、鐵砂等雜物。
7、校正CYZ自吸式離心泵聯軸器及電機動聯軸器的安裝間隙及同軸度，其不同軸度允許偏差為0.1mm。CYZ自吸式離心泵軸和電動機軸的高度差可在底腳上墊銅皮或鐵皮調整。
8、在機組實際運轉3-4小時后，作檢查，如無不良現象，則主為安裝已妥，在試運轉中應檢查軸。
9、該CYZ自吸式離心泵軸承體凡設有冷卻室裝置的冷卻水接頭供配內孔為12的膠管或塑料管之用，其螺紋尺寸為M12x1.75。
10、在CYZ自吸式離心泵的出口管路上如裝有單向閥而在自吸過程中不能使CYZ自吸式離心泵順利地排出氣體時，應在CYZ自吸式離心泵的出口處加接排氣水管及閥。
自吸離心泵的基本構造是由六部分組成的
自吸離心泵的基本構造是由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函。
1、葉輪是自吸離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。
2、泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。
3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的主要部件。
4、軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承使用牛油作為潤滑劑加油要適當一般為2/3～3/4的體積太多會發熱，太少又有響聲并發熱！滑動軸承使用的是透明油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出并且漂賤，太少軸承又要過熱燒壞造成事故！在水泵運行過程中軸承的溫度在85度一般運行在60度左右，如果高了就要查找原因（是否有雜質，油質是否發黑，是否進水）并及時處理！
5、密封環又稱減漏環。葉輪進口與泵殼間的間隙過大會造成泵內高壓區的水經此間隙流向低壓區，影響泵的出水量，效率降低！間隙過小會造成葉輪與泵殼摩擦產生磨損。為了增加回流阻力減少內漏，延緩葉輪和泵殼的所使用壽命，在泵殼內緣和葉輪外援結合處裝有密封環，密封的間隙保持在0.25～1.10mm之間為宜。
6、填料函主要由填料，水封環，填料筒，填料壓蓋，水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙，不讓泵內的水流不流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空！當泵軸與填料摩擦產生熱量就要靠水封管住水到水封圈內使填料冷卻！保持水泵的正常運行。所以在水泵的運行巡回檢查過程中對填料函的檢查是特別要注意！在運行600個小時左右就要對填料進行更換。
CYZ自吸式離心泵性能參數表

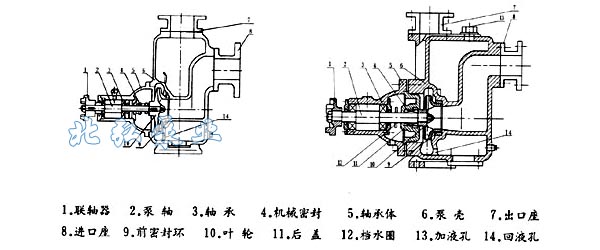

CYZ型自吸式離心油泵結構圖:

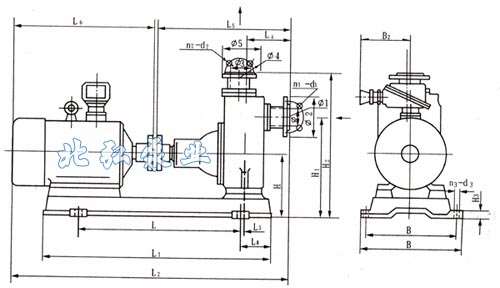

CYZ型自吸式離心油泵安裝圖:

CYZ型自吸式離心油泵使用說明

(一).起動前的準備及檢查工作:
 1.本系列油泵,根據泵的工作運轉狀況,分別采用鈣基黃油和10號機油進行潤滑,如果 采用黃油潤滑的泵應定期向軸承箱內加注黃油,采用機油潤滑的泵,如果油位不足,則加足

 之.
 2.檢查泵殼內的儲液是否高于葉輪的上邊緣,如若不足,可以從泵殼上的加液口處直接向泵體 內注入儲液,不應在儲液不足的情況下啟動運轉,泵則不能正常工作,且易損壞機械密封.
 3.檢查泵的轉動部件是否有卡住磕碰現象.
 4.檢查泵體底腳及各聯結處螺母有無松動現象.
 5.檢查泵軸與電動機主軸的同軸度或平行度.
 6.檢查進口管路是否漏氣,如有漏氣,必須設法排除.
 7.打開吸入管路的閥門,稍開（不要全開）出口控制閥.

(二).停泵

 1.首先必須關閉吐出管路上的閘閥.
 2.使泵停止轉動.
 3.在寒冷季節,應將泵體內的儲液和軸承體冷卻室內的水放空,以防凍裂機件.
